使用庫存元件構建自訂光學隔離器

許多雷射應用往往會將傳送的雷射光束經物件表面反射回雷射源，從而導致雷射源過熱，甚至降低雷射的穩定性和使用壽命。儘管可以使用光學隔離器（一種可放射圓偏振光束並使光線僅朝一個方向傳輸（圖1）的光學元件）來消除這一背向反射，但預先構建的光學隔離器通常非常昂貴。對於價格敏感的系統，可以使用現有光學元件構建高性能且低成本的被動光學隔離器。表1包括組裝自訂光學隔離器（圖2）所需的部件清單。應依照應用中所使用的雷射波長來選擇偏振分光稜鏡和波片。

圖 1：可以使用偏振分光稜鏡和λ/4 波片來構建光學隔離器。

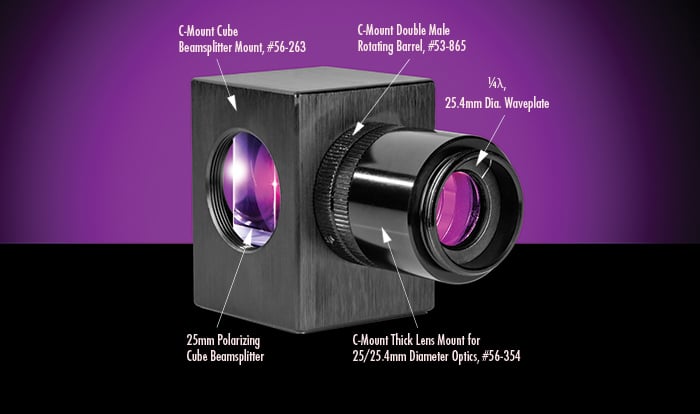

圖 2：使用現有元件構建極具成本效益的光學隔離器

構建光學隔離器的步驟說明

1. 將偏振分光稜鏡安裝到C接環稜鏡中。
2. 將C接環雙公旋轉滾筒連接到C接環稜鏡的分光鏡傳輸埠一側。
3. 將波片安裝到C接環厚透鏡鏡座中。
4. 將已安裝的波片連接至C接環雙公旋轉滾筒。將波片呈45° 面向偏振分光稜鏡的傳輸軸。
5. 達到最大光束隔離後，輸入雷射光束並鎖定C接環雙公旋轉滾筒的角度位置，直至確定對齊。
