E系列動態圓形光學安裝座

E 系列動態光學反射鏡鏡座是極具成本優勢的產品系列，非常適合安裝公制（或英制）直徑從12.5mm（或12.7mm）至100mm（或101.6mm）的圓形光學元件。在進行精確的角度調整（±3.5°）時，M6 x 0.25 （101.6 TPI）調節螺絲可提供平穩的移動。調節螺釘可以透過調節旋鈕手動調節，也可以透過黑色陽極氧化處理的低散射調節旋鈕用內六角扳手（2mm的扳手）來調節，該旋鈕可以拆除，以獲得更緊湊的外形尺寸。E 系列光學反射鏡鏡座是研發、原型設計與 OEM 系統整合等應用的理想產品，具備極高的性價比。

A group of mounts for optical components

E-Series Compact Kinematic Optical Mirror Mounts

New

Compact Design with ±5° Tip and Tilt Adjustment
Available for 6.35mm to 12.7mm Diameter Optics or as Solid Plate Mounts
M4 Threaded Mounting Interface for Easy System Integration

E系列動態圓形光學安裝座

Top Seller

適用於實驗和OEM系統的基本安裝架
價格經濟
適用於直徑0.5”- 4.0” 版本
附M6 x 0.25（101.6 TPI）調節螺釘

E系列動態D型光學反射鏡鏡座

是 1" 刀緣傳感器反射鏡的理想鏡座
價格經濟實惠
M6 x 0.25 (101.6 TPI) 調節螺絲

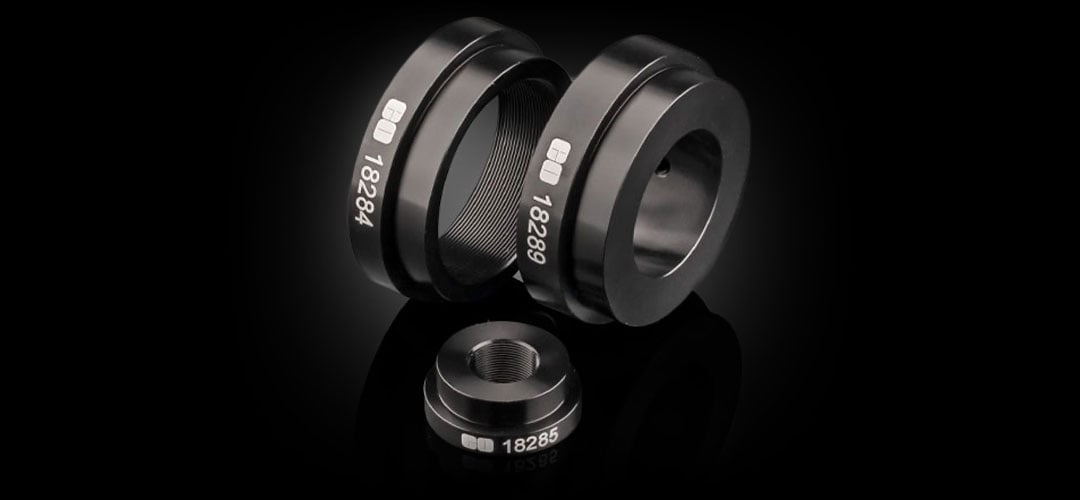

E系列動態鏡座螺牙適配器

將動態或固定鏡座改裝為套管螺牙鏡座
適用於 S 接口、C 接口、T 接口、SM05、SM1 和 SM2 螺牙
通孔版本可用於多元件套管系統元件

E 系列邊緣開口動態光學反射鏡調整組件

120° 切口，適用於安裝分光鏡及穿透光學產品
價格經濟實惠
適用於實驗及 OEM 系統的基本調整組件

E-Series Adjustable Size Kinematic Optical Mounts

E系列尺寸可調整動態光學鏡座

是做實驗和OEM系統不可或缺的鏡座
與尺寸3–38.1mm的矩形光學元件相容
與直徑4-40mm的光學元件相容
使用M6 x 0.25 (101.6 TPI) 調整螺絲

相容性：

E 系列動態光學反射鏡鏡座的安裝孔具有可容納 M4 或 8-32 的沉孔安裝孔及 M6 x 1.0 內螺牙，以增加安裝的多樣性，且相容 TECHSPEC^® 公制不鏽鋼安裝接桿和底座接桿以及所有其他標準安裝樣式。

E 系列動態光學反射鏡鏡座的基本光軸高度為25.4mm，隨著支架的增大，光軸高度以標準的 12.7mm 遞增，這使得 E 系列鏡座可以直接與行業標準的光學鏡座及 TECHSPEC^® 動態光學鏡座相容。TECHSPEC^® 公制不鏽鋼接桿和底座接桿還設計有25.4mm的高度增量，確保系統的安裝和整合簡單易行。

76.2Mm 和101.6mm 的 E 系列動態光學反射鏡鏡座還增加了兩個直徑為 3mm 的針孔，從安裝孔中偏移25mm，使得對準更加容易也更精確，尤其針對 OEM 應用更適合。

常見問題

E 系列動態光學反射鏡鏡座與哪些光學元件相容？

E 系列動態光學反射鏡鏡座是為直徑 0.5"、1"、2"、3 “和 4 “ 的圓形光學元件而設計的（公制直徑為12.5mm、25mm、50mm、75mm 和100mm也可相容，但光學中心線高度略有變化）。無邊緣版本可用於 0.5"、1 “ 和 2 “ 直徑版本，這些版本是分光鏡安裝的理想選擇，因為無邊緣的設計不會在較高的AOIs下擋住光束；也是在緊湊型系統中緊密安裝兩個反射式光學元件的理想選擇。三點式安裝設計是安裝反射鏡和分光鏡的理想選擇。

E 系列動態光學反射鏡鏡座與TECHSPEC® 動態光學鏡座有什麼區別?

E 系列是 Edmund Optics 動態鏡座的一款超值的入門級產品，其設計特徵可滿足科學家、工程師以及學生的基本需求。以下是我們的 E 系列與 TECHSPEC^® 動態鏡座的對比圖。

E 系列鏡座的理想應用是什麼？

E 系列鏡座是為 OEM 整合而設計，具有緊湊的整體尺寸、五種可用的相容直徑、巧妙的安裝方式以及可拆卸的調節旋鈕。這些特點也使得 E 系列鏡座對於科研及實驗環境中的臺式應用同樣至關重要

產品系列	E 系列	TECHSPEC 系列^®
E 系列與 TECHSPEC 系列產品對比^®
調節螺釘的螺牙	101.6 TPI	100 TPI
調節旋鈕	可拆卸的調節旋鈕	可拆卸的調節旋鈕
調節螺釘接觸材料	硬化不鏽鋼	硬化不鏽鋼
翻轉-傾斜範圍	±3.5°	±5°
安裝螺牙	M4、8-32 和 M6x1.0	M4 和 8-32
調節螺釘數目	2	2 或 3
相容的光學直徑	0.5英吋、1英吋、2英吋、3英吋、4英吋	0.5英吋、1英吋、2英吋
其他特點		手指開孔，更容易放置光學元件
		銅頭螺牙鎖緊螺釘
