將液態鏡頭整合到成像組件中以實現快速自動對焦 |
|
針對不同的物件大小與工作距離進行補償 |
|
提高高速機器視覺系統的生產量 |
|
非常適用於條碼讀取、快速自動化、包裹分揀及安保 |
在需要快速重新對焦的高速應用或精密應用中,傳統的成像鏡頭很難拍攝鮮明而準確的影像。液態鏡頭可以快速調焦,以適應位於不同工作距離處的物件或不同高度的物件,從而克服這些限制。液態鏡頭是含有光學級液體的小型元件,在施加電壓及電流時,液體會改變鏡頭的形狀。這一變化在數毫秒內發生,會導致鏡頭的光學功率發生變化,從而改變焦距及工作距離。對於需要快速對焦、高生產量及適合景深與工作距離的應用而言,將液態鏡頭整合到成像系統中是理想的解決方案。

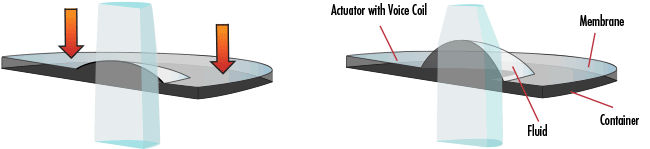

液態鏡頭可以透過以下數個略有不同的流程發揮作用:電潤濕的電流驅動聚合物或良好的壓電材料。以電氣方式對焦的液態鏡頭由充滿光學流體的容器及周圍的聚合物膜構成。電流驅動的致動器會向膜的邊緣施加壓力,導致鏡頭的曲率 (進而導致其光學功率) 發生變化。以電氣方式對焦的可調鏡頭能在數毫秒內對焦,並在很低的工作電壓下正常工作。它們不會改變偏振,通常具有很高的雷射損傷閾值,並且引入的像差極小。

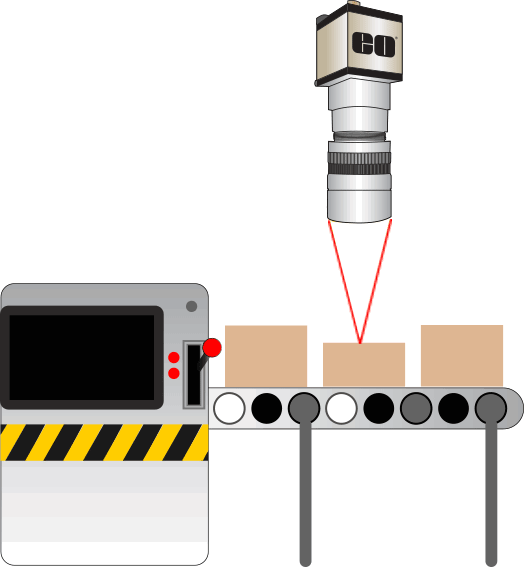

以下影片演示了液態鏡頭技術如何用於檢查不同高度的物件。
若要詳細瞭解液態鏡頭應用、功能與技術,請閱讀應用附註。
變焦液態鏡頭提供介於與2.5-3.9mm的孔徑大小,而Optotune電氣對焦可調鏡頭提供介於3-26mm的孔徑大小。
可以,我們可根據客戶要求將液態鏡頭整合至其他類型鏡頭。我們還提供模組化Cx系列定焦鏡頭,您可在其中整合可互換的配件 (包括液態鏡頭、固定孔徑及內部濾光片支撐架)。
可以使用螺紋轉接器將C接口對焦可調鏡頭直接連接到定焦鏡頭組件的濾光片螺紋上。若要詳細瞭解,請造訪我們的使用C接口對焦可調鏡頭應用附註。
