15mm, Aluminum Coated, N-BK7 Right Angle Prism

Volume Pricing
Qty 1-5	NT$2,835 each
Qty 6-25	NT$2,555 each
Qty 26-49	NT$2,135 each
Need More?	Request Quote

Specifications

概況

Type:

Right Angle Prism

物理和機械特性

Dimensional Tolerance (mm):

±0.1

Bevel:

Protective as needed

Length of Hypotenuse (mm):

21.20

Length of Legs (mm):

15.00

光學特性

Coating:

Aluminum with protective overcoat

N-BK7

Surface Quality:

60-40

Angle Tolerance (arcmin):

±2

Image Orientation:

Left-Handed

Coating Specification:

Reflective Surfaces: R_avg>85% FROM 400-700nm, @ 45° AOI

Ray Deviation (°):

90

Wavelength Range (nm):

400 - 700

Hypotenuse: 0.3 J/cm² @ 532nm & 1064nm, 10ns

Power (fringes) @ 632.8nm:

1.25

Irregularity (fringes) @ 632.8nm:

0.50

Regulatory Compliance

RoHS 2015:

Compliant

Reach 219:

Compliant

Certificate of Conformance:

View

Need different specs or modifications?

愛特蒙特光學（Edmund Optics）為您提供全面的光學和成像元件客製化服務，精準滿足特定應用需求。無論您的專案處於原型開發階段或籌備量產階段，我們都能為您提供靈活的解決方案。從概念設計到產品交付，我們經驗豐富的工程師團隊將為您提供全程支援。

我們的核心能力包括:

尺寸定制、材料定制、鍍膜定制等
高精度表面質量與平整度控制
嚴格的公差要求與復雜的幾何形狀加工
可靈活擴展的生產系統 — 從樣品試產到批量生產

target="_blank">客製化生產能力或在此提交諮詢需求。

產品概覽

90°光線偏轉
左手坐標系圖像
可選鋁鍍膜和抗反射（AR）鍍膜型號
提供其他直角稜鏡選項

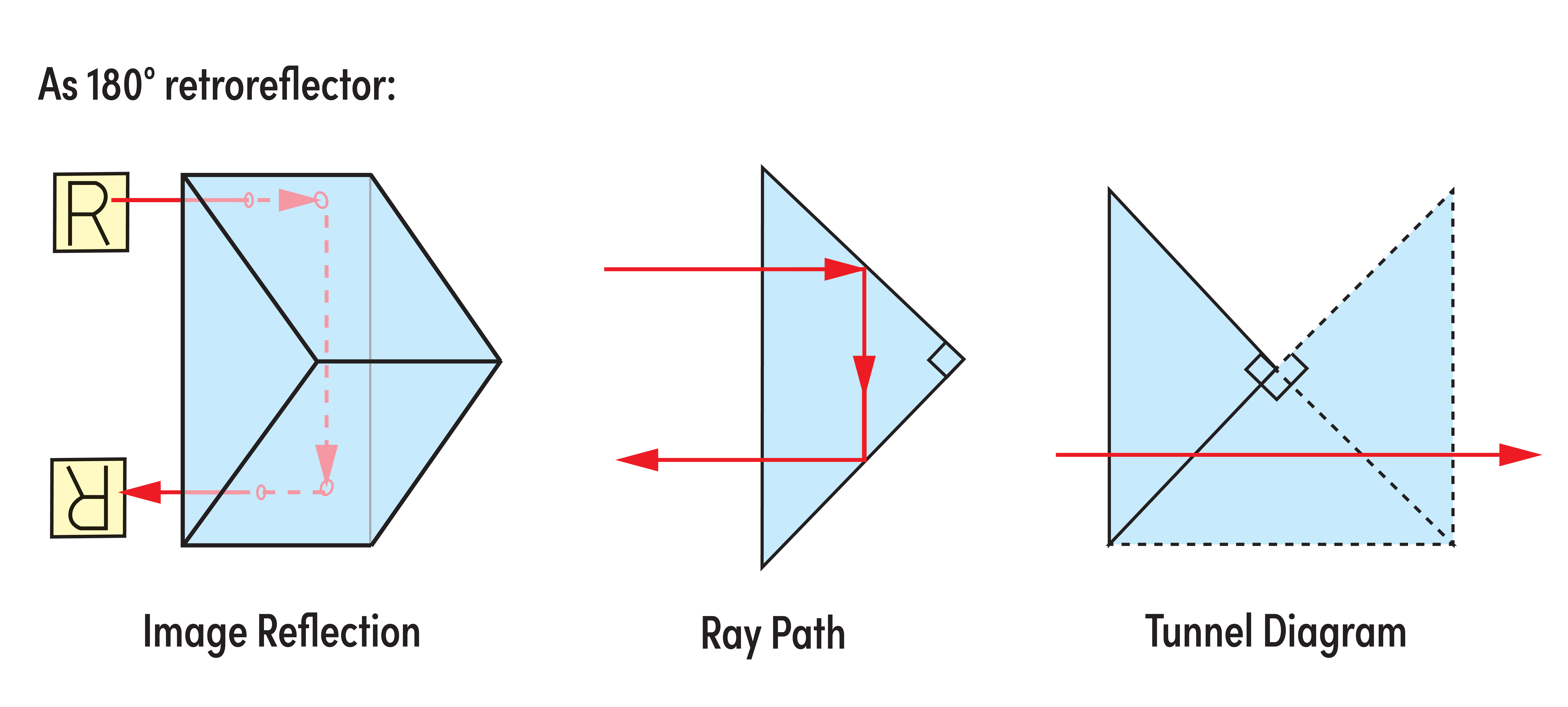

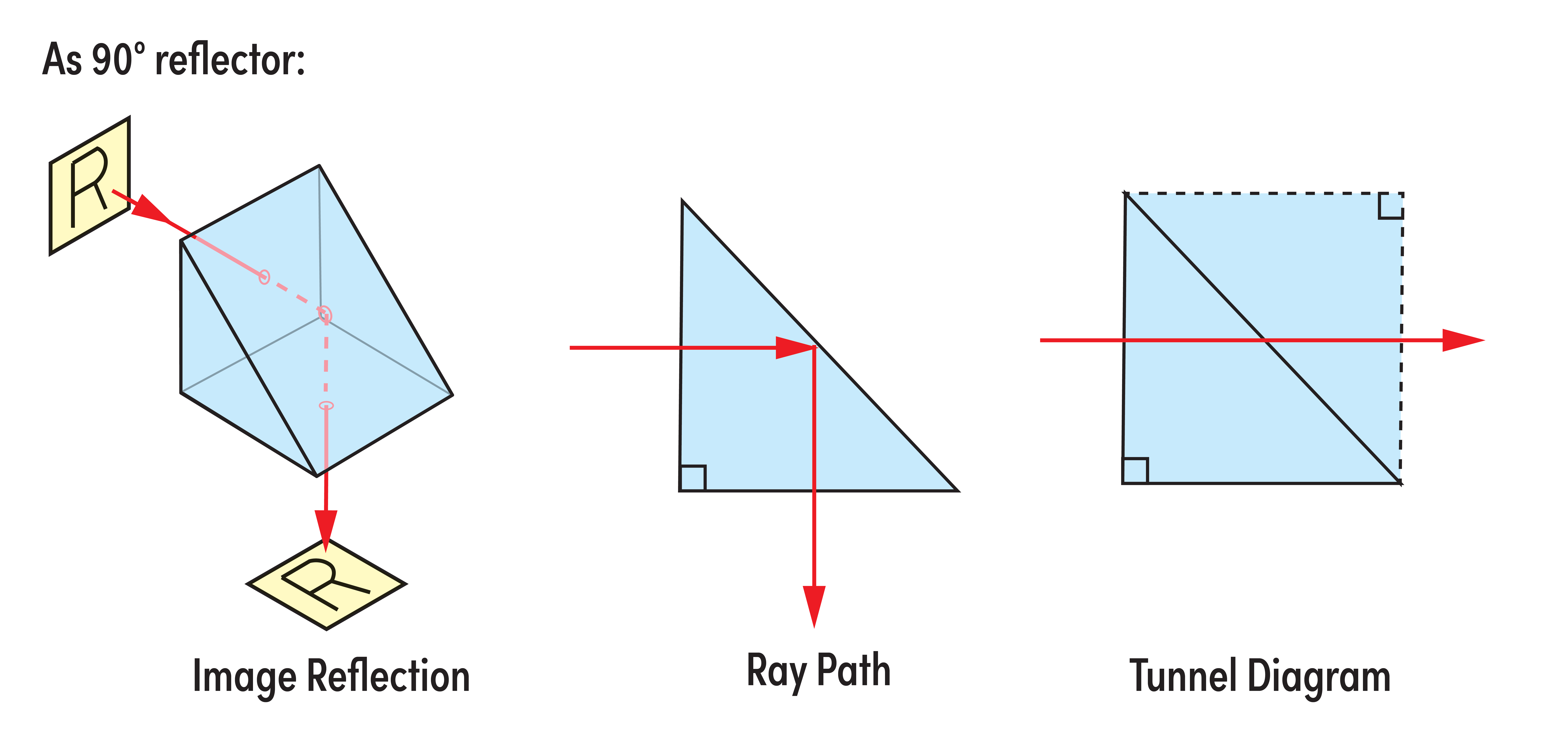

TECHSPEC^® N-BK7直角稜鏡採用精密N-BK7材料製成，適用於多種可見光應用。直角稜鏡通常用於彎曲圖像路徑或以90°重新定向光線。這會產生左手坐標系圖像，且隨著稜鏡的方向，圖像可能會發生倒置或翻轉。TECHSPEC^® N-BK7直角稜鏡還可組合使用，實現圖像/光束位移。這些直角稜鏡還可選擇鋁鍍膜和抗反射（AR）鍍膜型號。
