成像系統中的6種基本參數
作者: Gregory Hollows, Nicholas James
成像資源指南第1.2部份

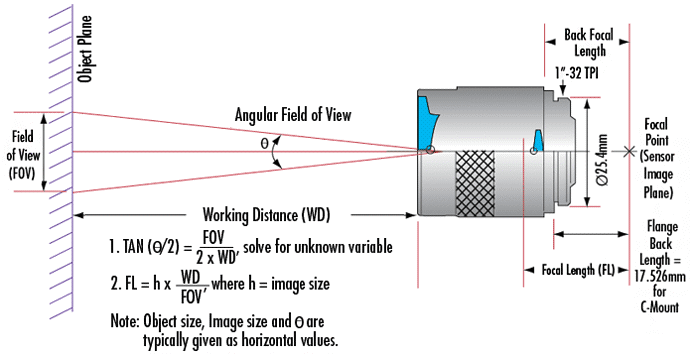

圖 1: 成像系統的基礎參數插圖。
下面的參數是成像中最基本的概念,當學習更進階的視覺應用時,了解這些參數是十分重要的。
視場(FOV): 接受檢查之物件的可檢視範圍。這個物件佔了部分的相機傳感器。
工作距離(WD): 從鏡頭前端到接受檢查之物件的距離。
分辨率: 成像系統可區分物件的最小特徵尺寸。詳見分辨率。
景深(DOF): 可完全維持在可接受焦點內的最大物件深度。DOF亦指維持焦點期間允許物件移動(進出最佳焦點)的量。詳見 景深和焦深。
傳感器尺寸: 相機傳感器的有效區域大小,通常指的是水平方向的尺寸。鏡頭的放大倍率和傳感器尺寸可以算出需要的視場大小,此參數很重要。
像素尺寸: 像素通常呈正方形,構成感測器網格,尺寸為微米或微米 [μm] 量級。
主要放大倍率(PMAG): 鏡頭的主要放大倍率是指傳感器尺寸和視場之間的比率。儘管傳感器尺寸和視場是基礎參數,但是,瞭解到PMAG不是基礎參數也很重要。參見公式1
注意: 通常,僅使用水平值。
